常见分布式中间件的共识协议

共识协议是分布式网络中各结点对数据达成一致的方法和策略。可参考分布式网络及共识协议

一、Redis

1、集群模式

1）Redis单机模式/主备模式

I、优点

• 容易保证数据强一致性
• 简单易部署，适用于Demo工程

II、缺点

• 有单点问题，结点宕机后严重影响系统可用性，若无备份可造成过数据丢失。
• 单机存储容量和性能上线较低

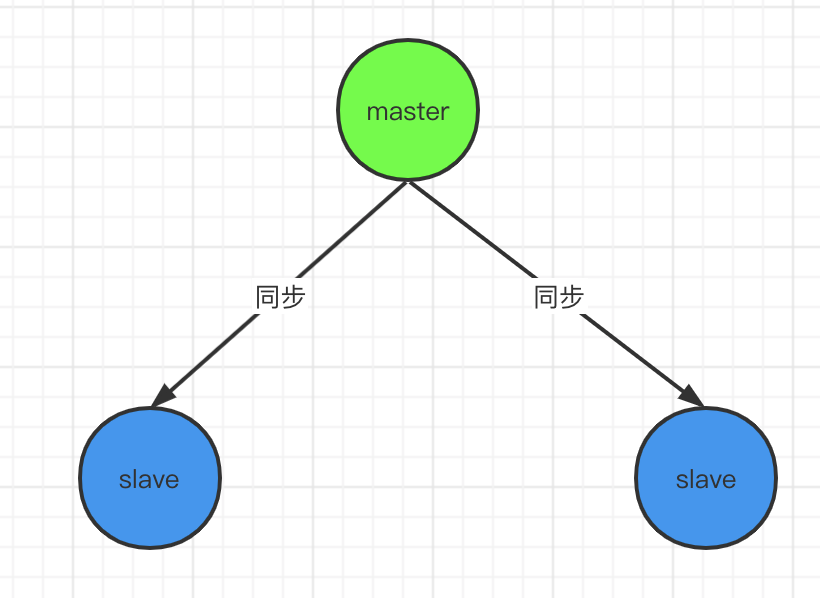

2）Redis主从模式 - 异步复制

I、优点

• 可使用读写分离策略，从结点可以分摊读的压力

II、缺点

• 主结点仍只有一个，存储容量和性能上限较低
• 主结点宕机后，需要手动切换从结点为主结点
• 从结点需要一个一个启动，避免主结点同步压力过大

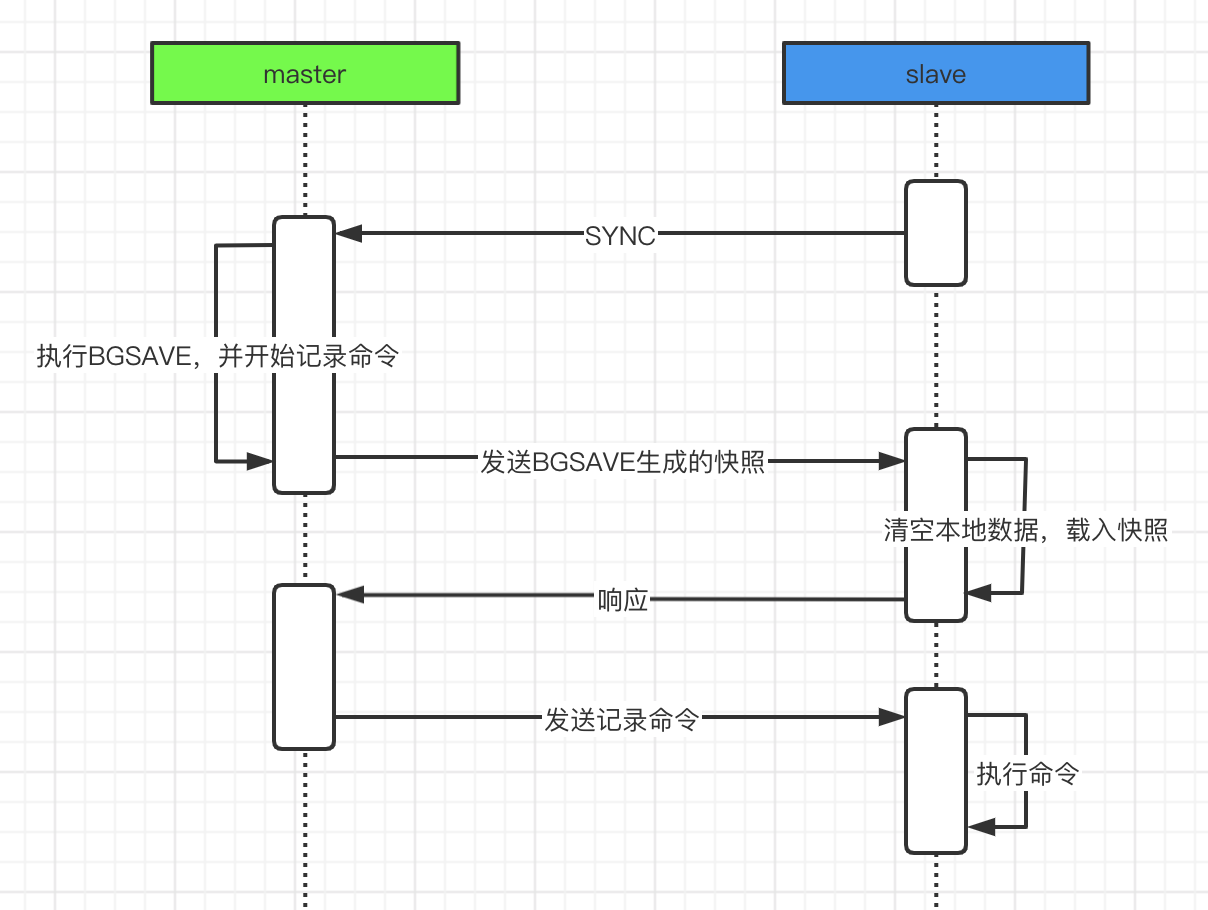

III、主从同步过程-异步同步

• 当副本连接到主服务器时，它们使用 PSYNC 命令来发送它们的旧主服务器复制 ID 和到目前为止它们处理的偏移量。

这样master 可以只发送所需的增量部分。但是，如果主缓冲区中没有足够的积压，或者如果副本引用不再已知的历史记录（复制 ID），则会发生完全重新同步：在这种情况下，副本将获得数据集的完整副本， 从头开始。

• Master执行bgsave以生成 RDB 文件。同时它开始缓冲从客户端接收到的所有新的写命令。

• 后台保存完成后，master将数据库文件传输到replica，replica将其保存在磁盘上，然后加载到内存中。

• 主服务器会将所有缓冲的命令发送到副本。这是作为命令流完成的，并且与 Redis 协议本身的格式相同。

IV、关键配置

• min-slaves-to-write
• min-slaves-max-lag

V、主从复制风暴

多级SLAVE，避免所有SLAVE都从主节点复制。

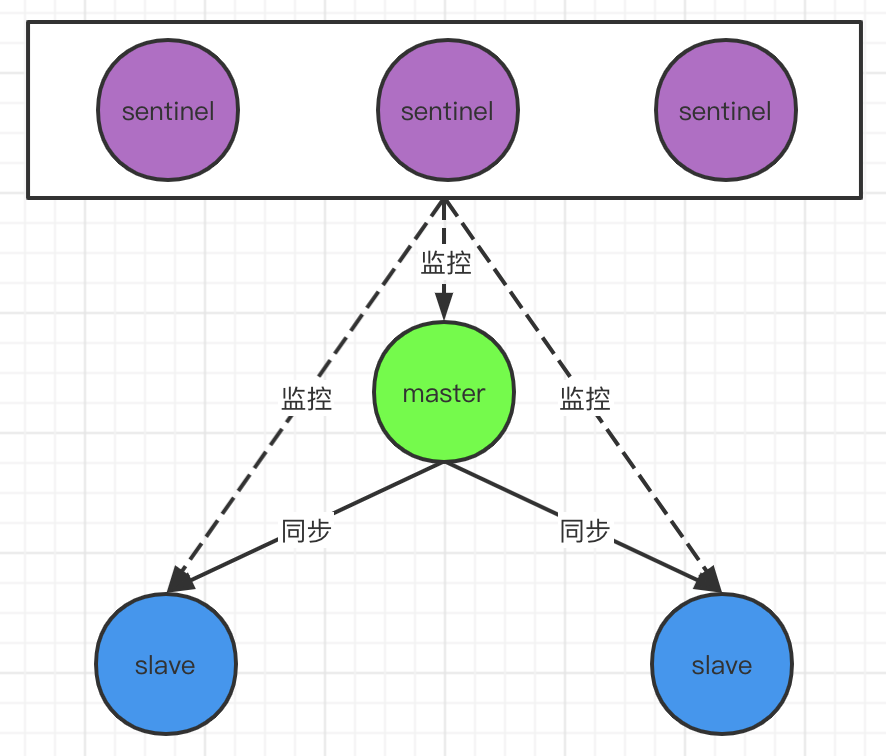

3）Redis哨兵模式

I、优点

• 在主从模式的基础上增加独立的哨兵进程，监控集群状态，自动进行主从切换

II、缺点

• 扩容麻烦
• 同主从模式，主结点仍只有一个，存储容量和性能上限较低

4）Redis Cluster/Cluster主从模式

I、优点

• 约定16384个槽位，分摊到集群的各个机器
• 分摊槽位的结点是对等的，一个发生故障不会影响其他结点的读写
• 可动态扩容，提升集群的处理请求的能力
• 通过增加主从，还可以增加故障容错能力。

II、哈希槽与哈希环

Redis Cluster does not use consistent hashing, but a different form of sharding where every key is conceptually part of what we call a hash slot.

Redis集群使用哈希槽而非一致性哈希。哈希槽数量为2^14 = 16384，分摊到Redis的集群各个结点。参考一致性Hash。

2、Redis Cluster的共识 - gossip

1）gossip协议

gossip用于集群中各个结点用来同步集群元数据信息，如当集群状态变更时通过gossip协议把信息同步到整个集群。

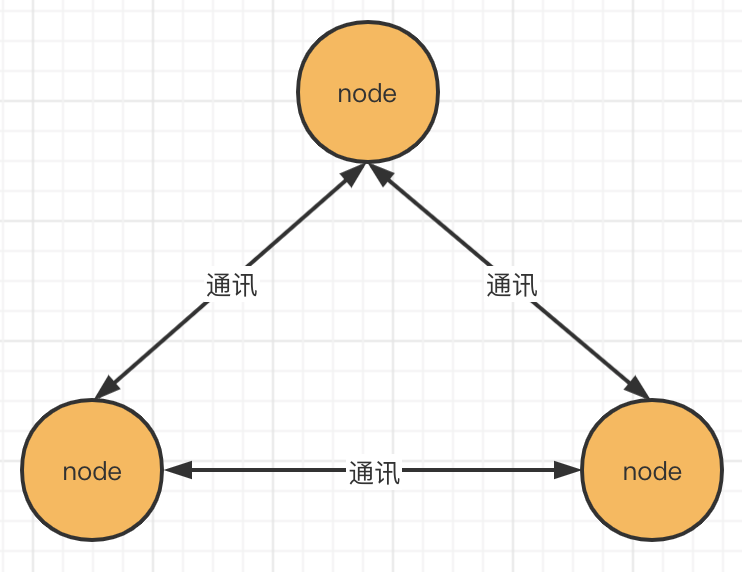

2）集群节点对等 - 无需选举

3）slot副本选举 - 大数选举

master结点最少为3个结点，且有qurom个正常时才能选举成功。

选举步骤如下：

• 感知异常：当副本的master节点处于FAIL状态，master上slot数不为0，副本的与master之间的复制连接断开时间不超过给定的值保证副本数据尽可能新。

• 发起投票：副本增加epoch，并向集群的master节点广播FAILOVER_AUTH_REQUEST发起投票请求。且最多等待NODE_TIMEOUT * 2。

• 响应投票：master在发送响应FAILOVER_AUTH_ACK进行投票。且在NODE_TIMEOUT * 2内只能为同一master的所有副本投一次。副本不会响应投票请求。

• 结果判定：副本收到大数master投票后晋升为master。如果在NODE_TIMEOUT * 2未获取足够票，则NODE_TIMEOUT * 4后再次尝试。

4）脑裂问题

• 问题描述：集群master选举后，相同slot区会有两个master，如果网络故障期间旧master仍接收请求则会导致数据不一致。

• 解决方案

以下配置的含义为主从延迟小于10秒的slave不小于3.

min-slaves-to-write 3 # 配置为主从的半数以上
min-slaves-max-lag 10 # 主从同步最大延迟10秒

5）副本数据同步 - 默认异步

Redis Cluster is not able to guarantee strong consistency. In practical terms this means that under certain conditions it is possible that Redis Cluster will lose writes that were acknowledged by the system to the client.

以上摘自官网，Redis不保证强一致性；

• 集群主从模式下，默认是异步同步；此时，主结点宕机，从结点成为新的主结点，可能会丢失部分数据。
• 集群主从模式下，使用WAIT同步；在发生分区且超时后重新选主，也有可能造成写入旧主结点的数据丢失。

3、关于分布式锁

redis同样可以实现公平锁和非公平锁，具体lua脚本可参考Redisson代码或官网文档。

二、Zookeeper

ZK定位是分布式的协调框架，使用ZAB协议使ZK集群达到数据共识。ZK适合作一些元数据和配置存储，其吞吐率和容量都不适合分布式存储。文档

1、ZK的共识-ZAB

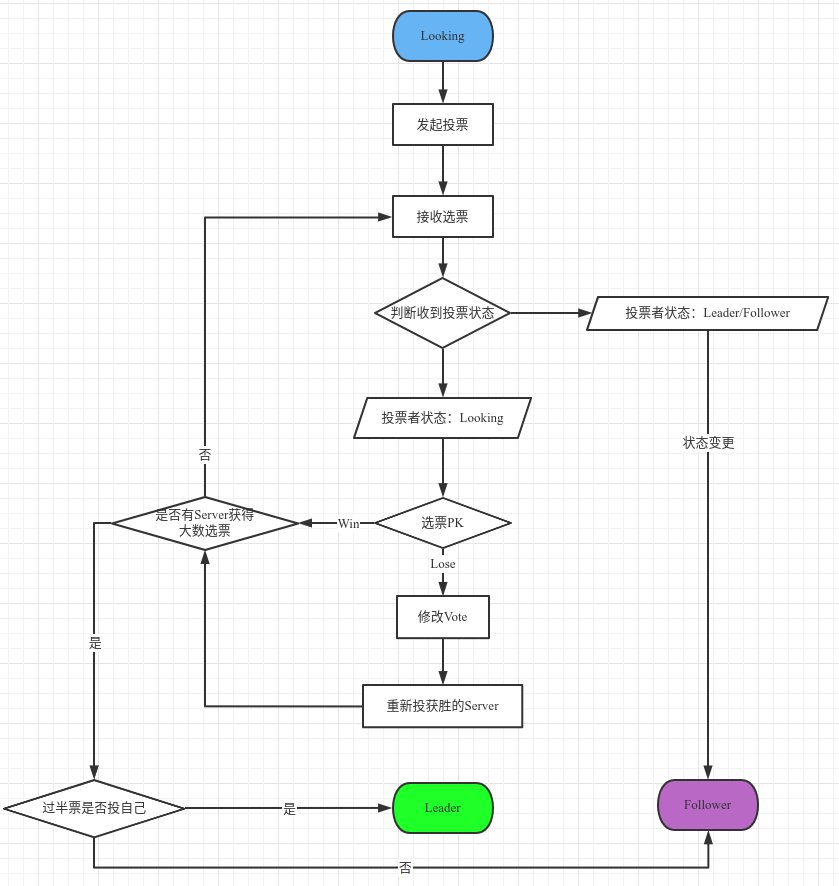

1）ZAB之恢复 - leader选举|同步至最新

ZAB协议恢复，即触发Leader选举，促使集群恢复到一主多从的广播状态。具体有三种场景：

• 集群初次启动
• Follower重启
• Leader重启

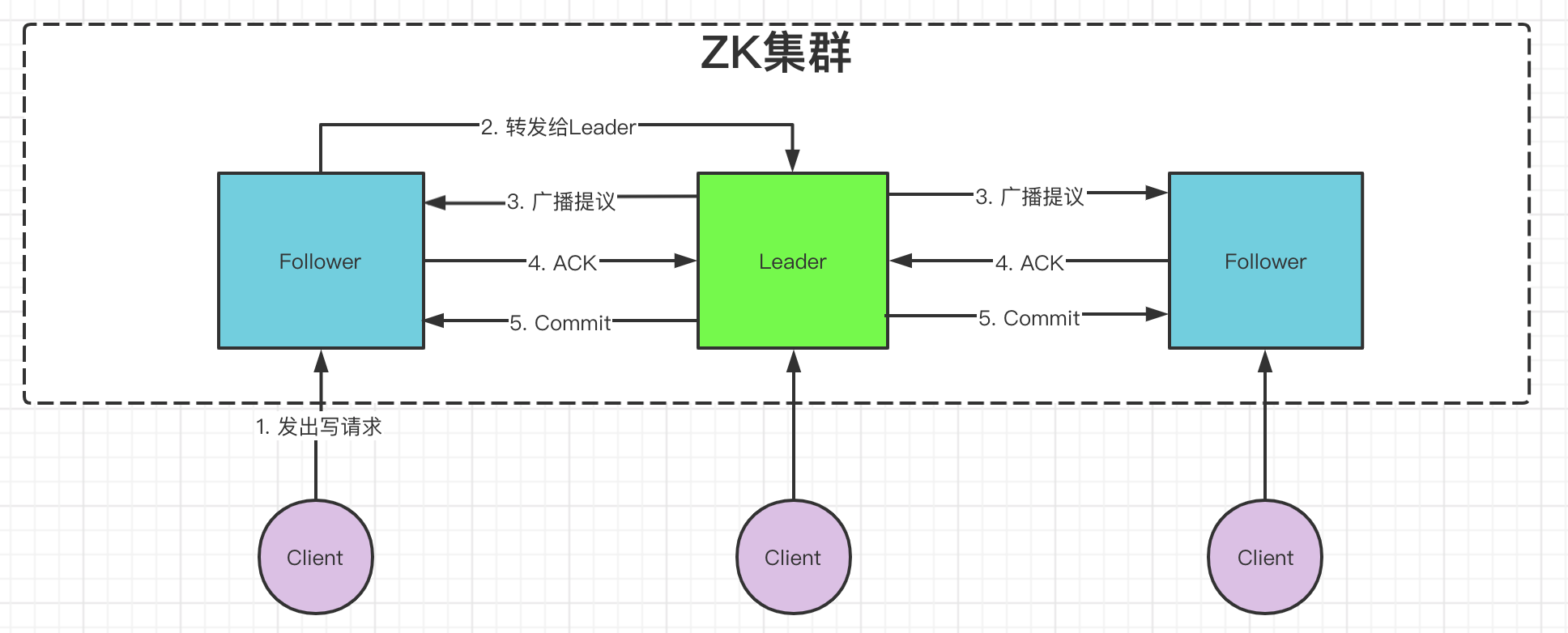

2）ZAB之广播 - 同步复制2phase

写操作统一由leader处理，然后通过2-phase方式原子广播给Follower，这保证了消息完全有序和因果有序。即便是Follower接收到写请求，也会转发给Leader。从图中可看出，ZK是一种primary-backup模式，leader会把命令的结果包装为提议广播给Follower，这保证了消息的幂等性。

ZK的集群结点数一般为3-7个，增加结点会增加读吞吐，但对写吞吐无益，适用于读多写少的场景。

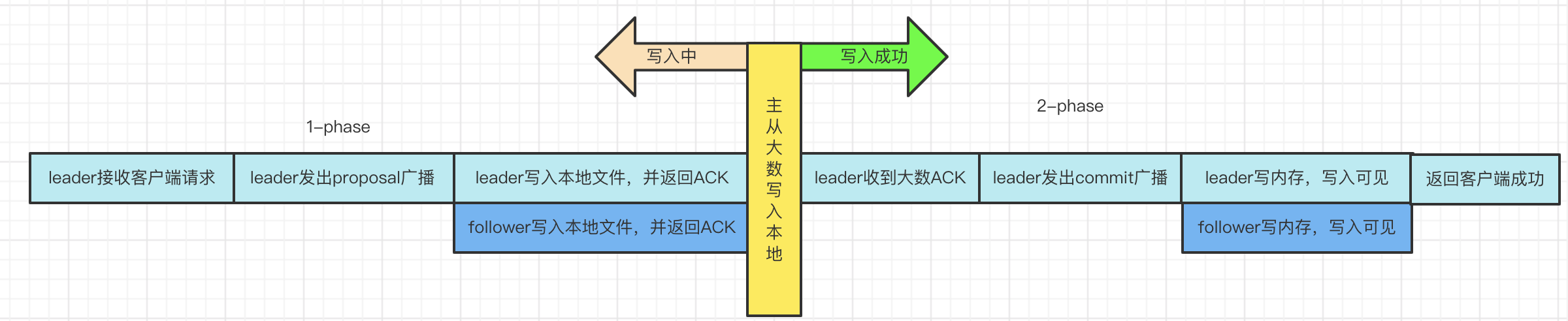

1）2-phase过程

I、第一阶段：

• leader写入本地事务日志文件

• leader发出proposal广播给follower

• follower收到proposal，写入本地事务日志文件，返回ACK给leader。

此时leader和follower的写入不可见。

II、第二阶段：

• leader收到主从总和半数以上ACK，进入commit阶段
• leader将事务请求同步至内存，广播Commit命令给follower，响应给客户端。
• follower收到commit请求，读取事务请求到内存

2）2-phase判定哪些提交成功

I、写入成功：半数以上主从写入本地文件成功。

II、说明：客户端未收到成功响应不代表写入失败，但是客户端收到响应必然写入成功。

2、ZK数据同步策略

提议广播只要收到quorum的ack（包括leader自己在内）就会广播commit。CAP角度来看，其实现了最终一致性，而非强一致性。即如果客户端发起一个写请求，且leader返回成功后，只代表ZK集群的大数结点具备了该数据，此时如果另一个客户端在未及时同步的结点上发送读请求，则无法看到最新数据。但是ZK在使用时，Client大都基于事件监听机制去获取数据，最坏结果表现为数据更新出现延迟通知。

3、关于分布式锁

zookeeper实现分布式锁时，有两种类型：

• 非公平锁：通过创建指定名称临时结点避免客户端宕0机，创建成功的客户端获得锁，失败的客户端监听该临时结点（大量客户端被唤醒去争强锁也被称为羊群效应）。
• 公平锁：通过创建有序的临时结点避免客户端宕机，序号最小的临时结点的客户端获得锁，其他客户端监听前一个零时结点，有序排队等待唤醒。

其中，可重入锁的重入的次数可以作为文件内容，随加锁和解锁进行更新；

这其中有个点需要指出，由于zookeeper并不是强一致性，客户端可能无法查到集群中最新写入的数据，但最终会达到一致。这并不影响分布式锁的实现，主要有以下原因：

• 客户端的写入是线性有序的；
• 客户端在不同时间看到的临时结点数量可能不一致，但是他们的顺序是可以保证的；
• 基于以上两点，客户端在create成功后，可以进行多次查询，只要查询到含自己锁的数据集合即可；然后增加前置结点的watcher。

三、Elasticsearch

1、ES的存储结构

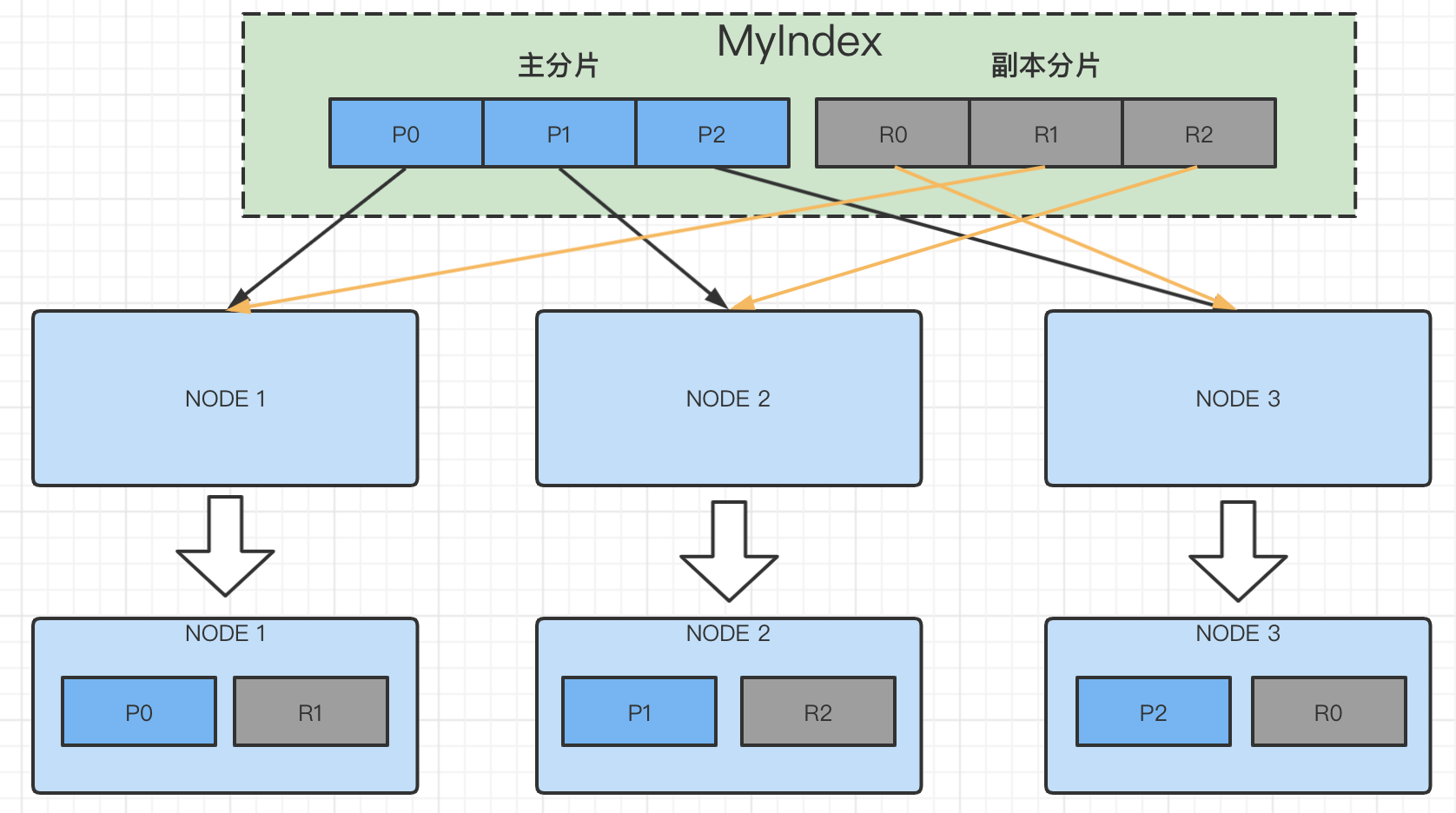

• 索引在数据结点上的分布

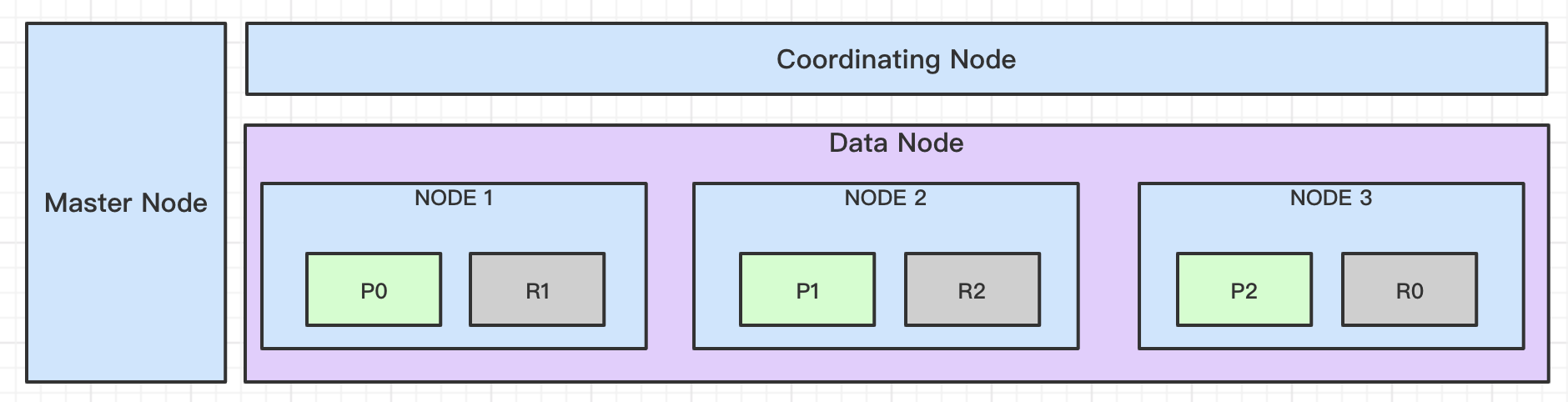

• 整体结构

2、ES的共识 - Zen Discovery

1）集群master选举 - 类ZK

https://www.elastic.co/guide/en/elasticsearch/reference/7.0/modules-discovery.html

The discovery and cluster formation module is responsible for discovering nodes, electing a master, forming a cluster, and publishing the cluster state each time it changes.

ES使用的集群状态共识使用的Zen Discovery。主要包含以下信息共识：

• 结点发现
• 主结点选举
• 构成集群
• 集群状态更新广播

Zen Discovery算法在7.0有了新的变化，具体参考链接

2）Index分区选举 - master从in-sync选择

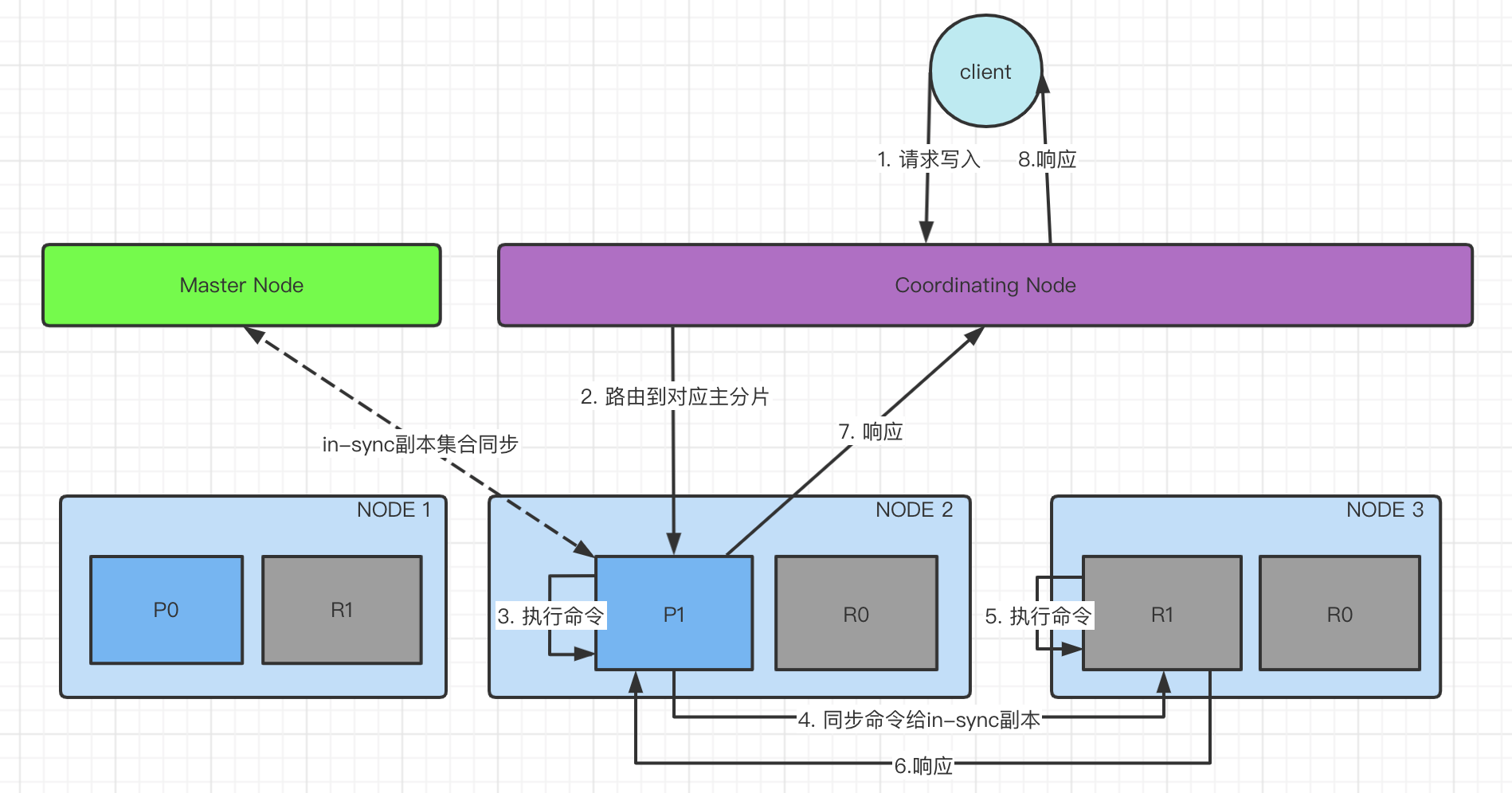

3）主副本同步 - 同步复制

主副本之间同步的消息是操作，这点而言ES属于state machine replication。同步过程描述可参考链接。

四、Kafka

Kafka是一种时间流处理框架，区别于传统的MQ，例如其可以长时间存储消息，允许消息被消费多次。Kafka依赖ZK对Kafka集群状态进行维护，例如主题的分区信息，消费者的offset等信息，即依赖ZK使Kafka对集群状态达成共识。

当然kafka作为消息中间件，也具备了同样的功能：

• 削峰平谷
• 异步提速
• 应用解耦

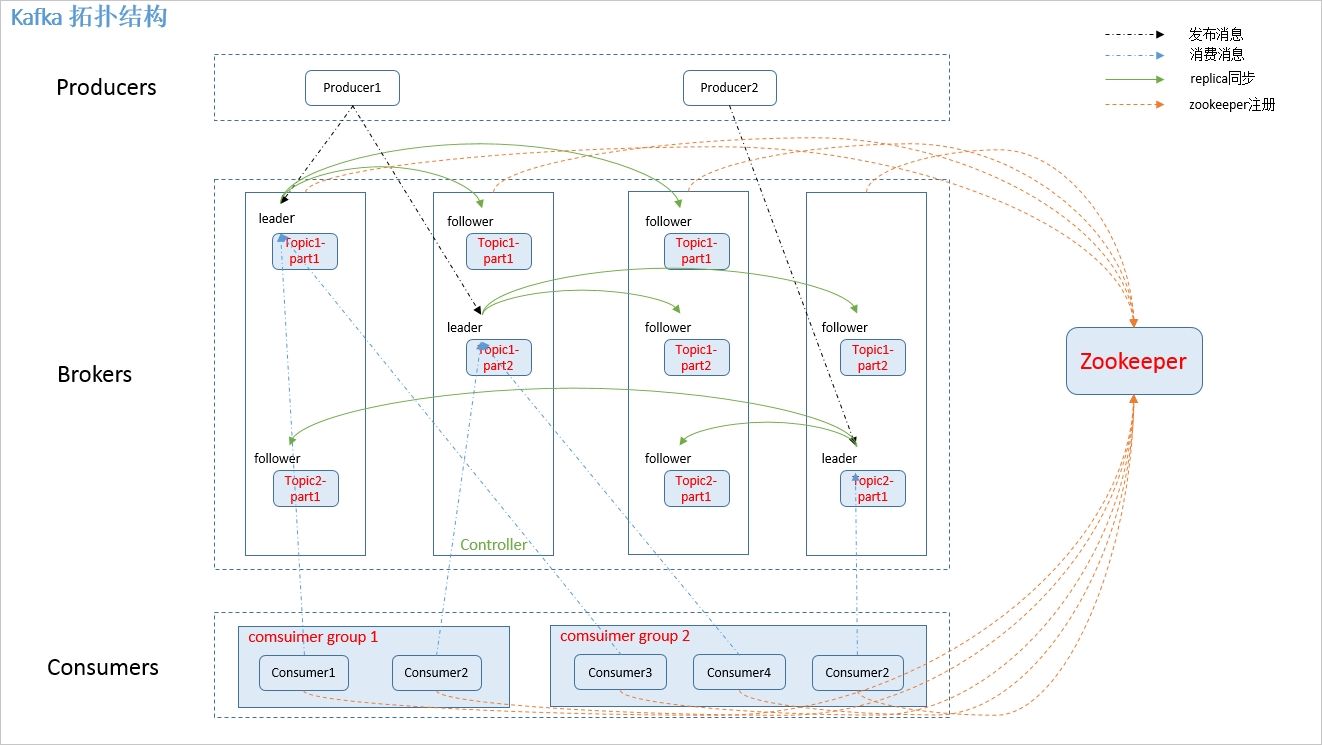

1、kafka的存储结构

了解存储结构前，我们先了解下各个组件的职责：

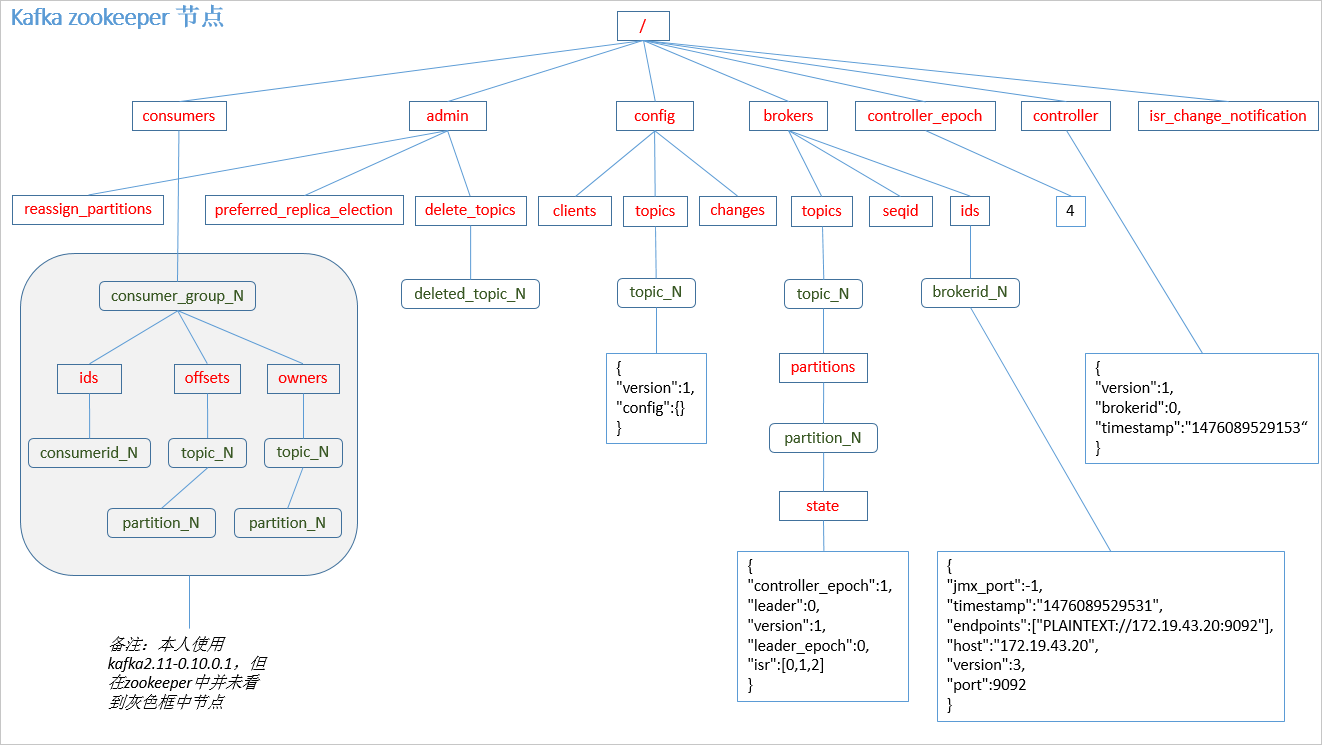

• Zookeeper：用于Broker的Controller选主，且存储Broker信息（含Topic，Partion）、消费者信息（消费组成员及其offset）、配置信息等。
• Broker
  • 普通Broker：接收读写请求、Topic的Partion副本同步
  • Controller：监听Zookeeper上的信息，集群元数据信息变更时同步给其他普通Broker
• Producer：发送消息到Broker上的指定主题的某个分区上。
• Consumer：建立和Broker的长链接，消费指定主题的分区，并及时更新位移到Zookeeper。一个分区最多只能被一个消费分组内的一个消费者消费。

图片来源

2、kafka的共识 - 依赖ZK

1）集群Controller选举 - 依赖ZK

借助Zookeeper进行Controller选举。

2）Topic分区选主 - Controller从ISR选择

当Topic的Partion所在的Broker故障或发生网络分区时，由Controller负责从ISR中选取其他Broker作为新的主分区。

3）副本数据同步 - 同步复制

• HW：High Watermark，高水位线。其值为Topic的Partion对Consumer的可见位移，该位移取自ISR中的所有同步副本的最小值。
• ISR：由Topic的主Partion所在broker维护。约定Topic的某Partion的主从副本间同步的时间小于replica.lag.time.max.ms的从副本 + 主副本的集合。
• ACKS设置
  • acks=0：不需要等broker响应
  • acks=1：等待消息写入Topic的主Partion，然后响应
  • acks=-1/acks=all：等待消息写入Topic的主Partion后，且副本分区（主分区+从分区）写入个数超过min.insync.replicas也写入成功，然后响应。注意，默认min.insync.replicas=1，效果等同于acks=1。

4）关于一致性

kafka的一致性跟acks设置有关：

• 当设置为0或1时，表现为弱一致性或最终一致性。
• 当设置为-1/all，且min.insync.replicas大于1时表现为强一制性
